Oczyszczanie wody i ścieków Statyczny ekran z drutu o profilu sitowym 304L

Do oczyszczania wody i ścieków z sita statycznego z drutu klinowego

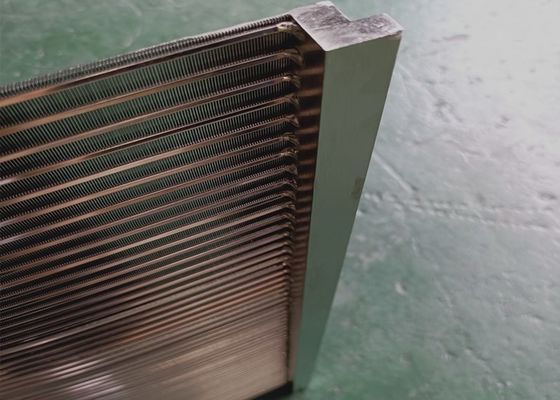

Ekran z drutu klinowego Opis

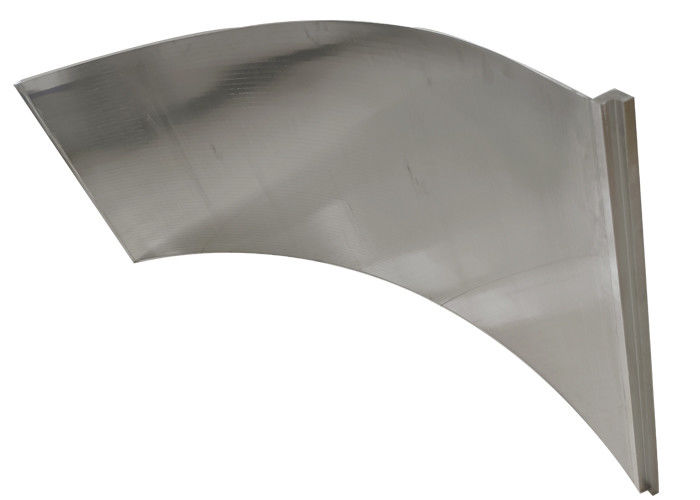

Sita z drutu klinowego z sitami statycznymi, zwane również sitami zakrzywionymi,

Dzieli się na dwa typy: sita zakrzywione ciśnieniowo i sita zakrzywione grawitacyjnie.

Zasada i struktura przetwarzania:

Przesiewacz zakrzywiony pod ciśnieniem jest wydajnym przesiewaczem, który opiera się na ciśnieniu mokrego materiału do przesiewania.

Składa się z powierzchni sitowej, skrzynki sitowej, podajnika i wylotu.

Powierzchnia ekranu jest kluczem! składnik ekranu zakrzywionego pod ciśnieniem.

Jest montowany za pomocą prętów sitowych ze stali nierdzewnej.

Podczas pracy mokry materiał jest rozpylany z dyszy pod ciśnieniem 0,2-0,4Mpa.

Trójkątne paski klina sitowego tworzą krawędź noża do zeskrobywania materiału na cienką warstwę, dzięki czemu woda

a drobne materiały są równomiernie rozproszone.

Tak zwany efekt „skrobania” ma na celu ułatwienie klasyfikacji materiału, a cała powierzchnia ekranu jest

samo czyszczący.

Przesiany materiał jest odprowadzany z wylotu żużla, a przesiany materiał wchodzi do wylotu szlamu.

Parametry wydajności ekranu z drutu klinowego:

1. Kąt łuku powierzchni ekranu: 120 ° lub wybrany łuk

2. Szerokość ekranu: 50um, 75um, 100um, 150um, 200um

3. Wydajność przeładunkowa: 34 ~ 46 m3 / h4, ciśnienie podawania: 0,2 ~ 0,4 MPaMP

5. Szerokość ekranu: 585 mm, 710 mm, 825 mm

6. Promień łuku powierzchni ekranu: 762 mm

7. Powierzchnia ekranu może być używana w obu kierunkach i ma długą żywotność.

Nazwa	Ekran z drutu klinowego z sita statycznego
Kolor	Srebrny kolor ze stali nierdzewnej lub można go dostosować do Specyficzna prośba klienta
Drut klinowy	0,5x1,5, 0,75x1,5,1x2,1,5x2,5,2x3,2x4,3x5 itd.
Pręt nośny	1,5x2,5,2x3,3x5,4x7,5x8 itd.,
Materiał	Stal nierdzewna 304 304L 316 316L lub na życzenie klienta
Rama	Bez ramki lub ramy typu "L", zwykła rama, rama 5x10mm itp.Dostosowane jest dostępne
Wysokość łuku	10 mm, 15 mm, 20 mm, 50 mm lub w zależności od rozmiaru panelu ekranu.



Ekran z drutu klinowego Funkcje:



1. Zmniejszone koszty sprzętu i instalacji

2. Niskie koszty utrzymania

3. Lepsze natężenie przepływu i drobniejsze usuwanie włókien

4. Szeroki zakres zastosowań

5. Dłuższa żywotność ekranu

6. Rozmiary szczelin wahają się od 25um do 20mm

7. Wykonane ze stali nierdzewnej 300series



Wedge Wire Screen Czynniki wpływające na wydajność przesiewania:



1. Wielkość ciśnienia zasilania.

Ciśnienie zasilania powinno wynosić 0,2 ~ 0,4 MPa.Im wyższe ciśnienie, tym wyższa skuteczność przesiewania,

a im niższe ciśnienie, tym niższa wydajność przesiewania.

2. Powierzchnia łuku dyszy i sita powinna być styczna.Jeśli dokładność instalacji jest zbyt niska,

nie będzie możliwe uzyskanie efektu cięcia, więc powierzchnia ekranu nie będzie w stanie ekranować

materiału lub ruch materiału jest zablokowany i następuje zmiana kierunku ruchu.

W tym czasie powierzchnia ekranu również straci funkcję przesiewania materiału.

3. Efekt procesu drobnego mielenia przed przesiewaniem:

nie może być zbyt drobno zmielony, w przeciwnym razie cząstki zmielonego żużla dostaną się razem z mlekiem skrobiowym

granulki skrobi, które zwiększą zawartość żużla w mleku skrobiowym.



Ekran z drutu klinowego Pakowanie i szczegóły:
